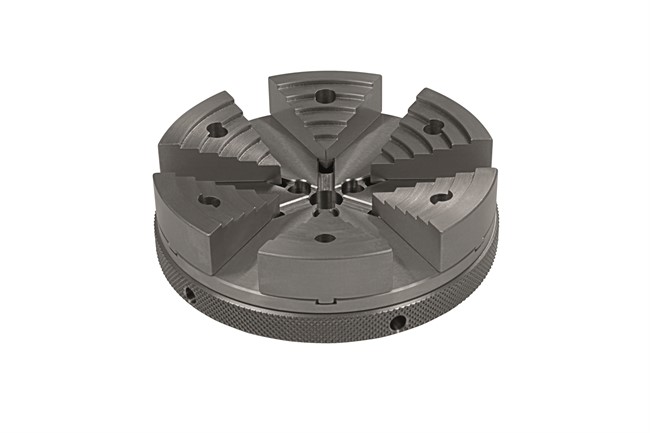

Spannfutter JF Spannfutter JF Typ B
Das Original, über viele Jahrzehnte in unserer Manufaktur weiter verbessert; weltweit im Einsatz auf Messmaschinen aller Art bis hin zur Uhrmacherdrehbank.
Auf Wunsch schleifen wir Ihre Backenstufen auf von Ihnen definierte Werkstück-Durchmesser, mit der so erreichten Flächen-Aufspannung (statt Linien-Auflage) wird das Werkstück beim Spannen noch besser in seiner Form gehalten.
Spannfutter
- 3-, 6- und 8-Backenfutter
- Durchmesser: 55 / 70 / 85 / 100 / 125 / 150
Masse
JF Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
A Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
B H7 Ø | 8 | 8 | 10 | 10 | 16 | 16 | 16 |
C | 13.8 | 15.7 | 16.5 | 18.2 | 21.0 | 21.0 | 25.2 |
D | 2.8 | 3.2 | 3.2 | 3.2 | 3.2 | 4.2 | 4.2 |
E Ø | 57 | 72 | 87 | 102 | 127 | 152 | 202 |
F G/+ 0.001. Ø | 10 | 11 | 12 | 12 | 20 | 20 | 20 |
G | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
H Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
J Ø | 8 | 8 | 10 | 10 | 16 | 16 | 16 |
K Ø | 13.8 | 15.7 | 16.5 | 18.2 | 21.0 | 21.0 | 25.2 |
L | 2.8 | 3.2 | 3.2 | 3.2 | 3.2 | 4.2 | 4.2 |
M Ø | 57 | 72 | 87 | 102 | 127 | 152 | 202 |
N | 10 | 11 | 12 | 12 | 20 | 20 | 20 |
O Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
P Ø | 8 | 8 | 10 | 10 | 16 | 16 | 16 |
Gewicht in kg. ca. | 13.8 | 15.7 | 16.5 | 18.2 | 21.0 | 21.0 | 25.2 |
JF Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
Durchmesser | 13 | 22 | 32 | 36 | ca. 40 | 48 | 71 |
Technische Daten
- Rundlauf: 20 μ
- Planlauf: 10 μ
- Wiederholgenauigkeit: 5 μ
- Blanke JF-Futter sind gefettet, daher auch zum Einsatz in der Zerspanung geeignet
- Oberflächen-Härte: D-Backen sind standardmässig einsatzgehärtet, siehe AtD
Optionen
Aufsatzbacken & Schäfte
- Wir realisieren Ihrem Werkstück entsprechend auch Sonderformen
- Aufsatzbacken in Aluminium, Messing oder korrosionsgeschützt (Reinox), siehe AtD, nach Kundenwunsch erhältlich
